硅碳棒优点：

(1)最高表面温度可达1500度。

(2)红外辐射率高，是普通镍铬丝的5-10倍。

(3)机械强度高，抗弯曲强度高达100-120MPa。

(4)抗氧化性强，耐腐蚀性强，并具有优良的耐热冲击性能。

(5)使用寿命长，安装、维修简单。

订购时，请告知下列数据：

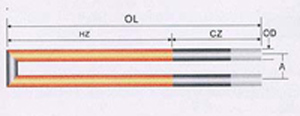

D：冷端直径 ；d：热端直径；HZ：热端长度； CZ：冷端长度； OL：总长

如您对电阻有特殊要求，请告知电阻值

硅碳棒的使用：

（1） 硅碳棒在空气中被加热后，表面形成致密的氧化硅膜，变成抗氧化的保护膜，起到延长寿命的作用。近年来，开发了各种涂层以防止硅碳棒裂化，用于有各种气体的炉内。

（2）给硅碳棒加的电流量越大，硅碳棒的表面温度越高。建议使用尽量小的表面负荷密度（功率）。请注意硅碳棒冷端记载的数值为空气中1000℃的电流、电压，与实际使用不一定相符。一般情况下，硅碳棒表面功率是由炉内温度和硅碳棒表面温度的关系求得，建议使用硅碳棒极限密度的的电流、电压，与实际使用不一定相符。一般情况下，硅碳棒表面功率是由炉内温度和硅碳棒表面温度的关系求得，建议使用硅碳棒极限密度的1/2-1/3数值的表面功率（W/ cm2）

（3） 连续使用硅碳棒时，希望缓速增加电阻以维持长寿命。

（4） 硅碳棒尽可能并联。如果硅碳棒阻值不同，串联时电阻高的硅碳棒负荷集中，导致某一个硅碳棒电阻快速增加，寿命变短

（5） 硅碳棒的温度分布特性，新出货时的检查规格为在有效发热长度内为Δ60℃以内才算合格，当然温度分布会随着其老化而变大的，最终可能达到200℃。具体温度分布变化也因炉内气氛、使用条件的不同而不同。。具体温度分布变化也因炉内气氛、使用条件的不同而不同。

（6） 硅碳棒随着使用温度越高寿命为越短，因此在炉膛温度超1400℃以后，氧化速度加快，寿命缩短，使用中注意尽量不要让硅碳棒表面温度过高。以后，氧化速度加快，寿命缩短，使用中注意尽量不要让硅碳棒表面温度过高。

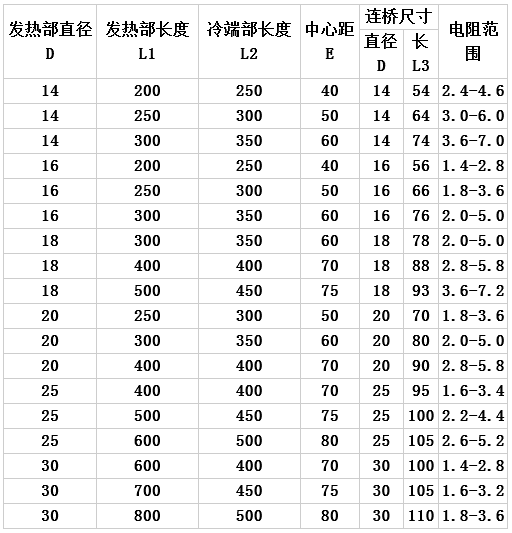

U型硅碳棒规格、电阻范围表：

电阻值测定方法：
